 可程式恒温恒湿试验箱

产品概况

本系列可程式恒温恒湿试验箱适用于各类产品的可靠性试验，具有温度控制精度和控制范围宽的特点，性能指标符合GB5170.2.3.5.6-95《产品环境试验设备基本参数检定方法低温、高温、恒定湿热、交变湿热试验设备》的要求。

壹、性能指标

    注解： 周围温度为25℃时，在无试验负荷情况下稳定后测定的性能。

    另外，关于温度上升及下降时间是指电源电压正常，周围温度+25℃时测得性能

    1.温度范围: -40℃～150℃

2.温度波动:±0.5℃

3.温度均匀:±2.0℃.

4.温度最低: -40℃

5.升温时间: 0～100℃  30min约（非线性）

6.降温时间: 0～-40℃  45min约（非线性）

    7.湿度范围: 20%～98%

    8.湿度波动:±1.5%

9.湿度均匀:±3~5%

  温湿度控制范围（如图）:

贰、箱体结构参数

1.内箱尺寸: W1000×H1000×D800mm

2.外箱尺寸: 依据实际机型

3.内箱材质：不锈钢板

3.外箱材质: 不锈钢板

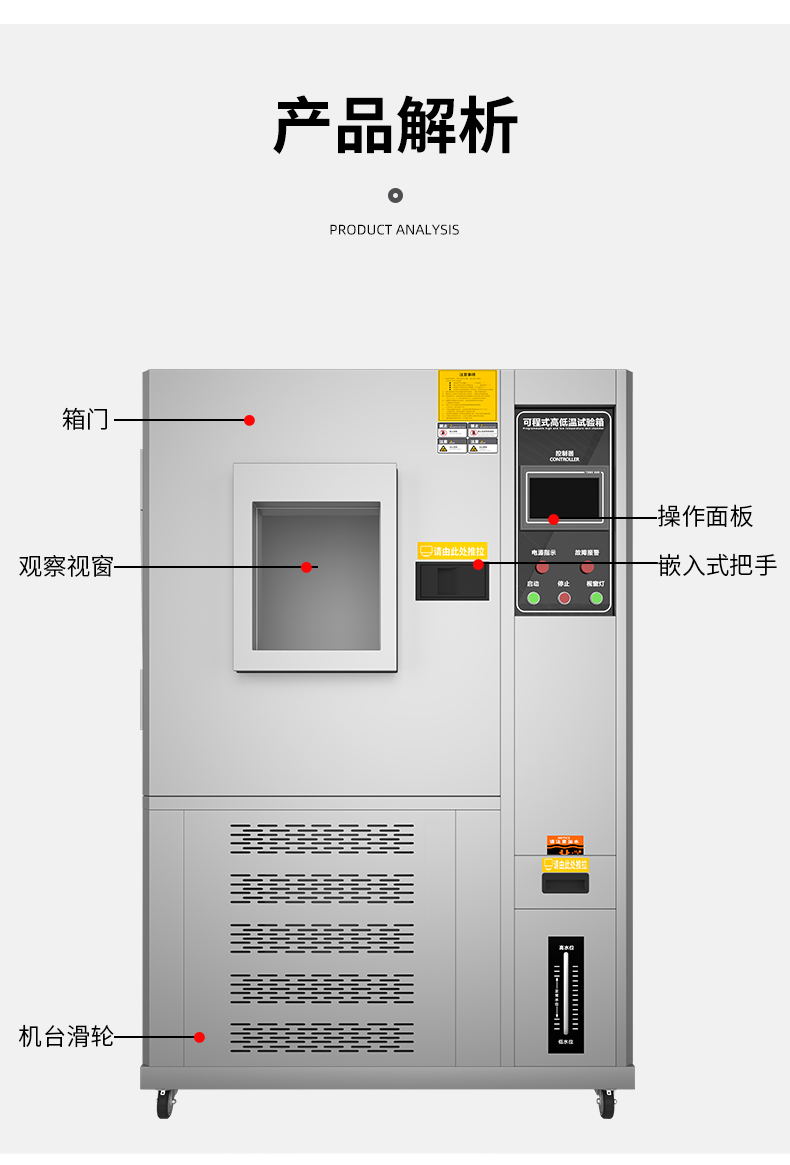

    4.箱    门: ①.单片门,左开,把手在右边

    ②.产品观测窗三层真空层,内装有BE膜加热除霜装置

5.试样放架: 不锈钢置物架

6.测 试 孔: 机体左侧测试孔￠50mm 1只,附不锈钢孔盖1只。

7.测 试 体: SUS#304L不锈钢制PT 100Ω白金电阻 2支（台湾）

8.保温材料：高效聚氨酯发泡+玻璃岩棉

9.加热系统: 鳍片式散热管形不锈钢电热器

三、控制系统

    1．触摸控制原装TEMI触摸屏可编程控制器

   2.测温装置：进口PT100铂金电阻温湿度传感器

肆、制冷系统

    1.压 缩 机:法国“泰康”品牌全密闭式压缩机

    2.制 冷 剂:美国杜邦，采用对臭氧系数为零的绿色环保制冷剂

    3.冷 凝 器:风冷式冷凝器  （特殊定制）

    4.蒸 发 器：鳍片式自动负载容量调整   （除湿降温自动切换）

伍、加湿系统

    1.用水要求RO逆渗透纯水或蒸馏水

    2.不锈钢电热蒸汽发生方式加湿器

    3.内藏式水箱 1个

    4.自动给水泵1个  （自动将下层水箱的水供输到上层）

    5.电子液位开关  3只

    6.缺水警报及水回收装置

陆、电源及安全配置

    1.试验电源：AC380V   50Hz

    2.最大容量：   10  KW

    3.最大电流：   28 A

    4.设备放置：放置箱体时注意与墙面距离应大于100 mm。

    5.温度过升防止器（保护被试品和试验箱体）
